IUS060

Ud

Registro cloacal de mampostería de ladrillo.

2.714.054G

Registro cloacal de mampostería de ladrillo cerámico macizo de 1 pie de espesor, de 0,80 m de diámetro interior y 1,6 m de altura útil interior, sobre solera de 25 cm de espesor de hormigón armado fck 300, HA-30/B/19/IIb+Qb ligeramente reforzada con armadura secundaria de distribución, con cierre de tapa circular y marco de fundición carga de rotura 125 kN, instalado en aceras, zonas peatonales o estacionamientos comunitarios.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Precio

parcial

1

Materiales

mt10haf130jbzh

m³

Hormigón fck 300, tipo HA-30/B/19/IIb+Qb según EHE-08, elaborado en planta, con cemento resistente a sulfatos.

0,507

1.168.374

592.365

mt07ame141hhi3

m²

Armadura secundaria de distribución ensamblada "in situ" ø 8 c/20 - ø 8 c/20 de acero AP 500, según NP 4007 99, con varillas conformadas longitudinales de 8 mm de diámetro cada 20 cm y varillas conformadas transversales de 8 mm de diámetro cada 20 cm.

1,690

21.701

36.674

mt10hmf130iOe

m³

Hormigón masivo fck 300, tipo HM-30/B/19/I+Qb, elaborado en planta, con cemento resistente a sulfatos SR.

0,111

1.145.464

127.147

mt04lma010b

Ud

Ladrillo cerámico macizo de elaboración mecánica para revestir, 25x12x5 cm.

540,000

1.284

693.349

mt08aaa010a

m³

Agua.

0,102

8.177

834

mt01arg005a

t

Arena de cantera, para mortero preparado en obra.

0,823

93.612

77.043

mt08cem000p

kg

Cemento gris en bolsas.

144,191

1.047

150.902

mt08adt010

kg

Aditivo hidrófugo para impermeabilización de morteros u hormigones.

0,724

6.541

4.735

mt46phm050

Ud

Escalón de polipropileno conformado en U, para pozo, de 330x160 mm, sección transversal de D=25 mm.

4,000

36.836

147.342

mt46tpr010a

Ud

Tapa circular y marco de fundición dúctil de 660 mm de diámetro exterior y 40 mm de altura, paso libre de 550 mm, para pozo, carga de rotura 125 kN. Tapa revestida con pintura bituminosa y marco sin cierre ni junta.

1,000

372.320

372.320

Subtotal materiales:

2.202.711

2

Equipo y maquinaria

mq06hor010

h

Hormigonera.

0,386

7.469

2.883

Subtotal equipo y maquinaria:

2.883

3

Mano de obra

mo041

h

Oficial de construcción de obra civil.

11,105

25.706

285.465

mo087

h

Medio oficial de construcción de obra civil.

10,458

16.234

169.778

Subtotal mano de obra:

455.243

4

Herramientas

%

Herramientas

2,000

2.660.837

53.217

Coste de mantenimiento decenal: 135.703G en los primeros 10 años.

Costos directos (1+2+3+4):

2.714.054

UNIDAD DE OBRA IUS060: REGISTRO CLOACAL DE MAMPOSTERÍA DE LADRILLO.

CARACTERÍSTICAS TÉCNICAS

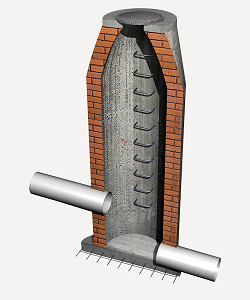

Formación de registro cloacal de mampostería de ladrillo cerámico macizo de 1 pie de espesor, de 0,80 m de diámetro interior y 1,6 m de altura útil interior, formado por: solera de 25 cm de espesor de hormigón armado fck 300, HA-30/B/19/IIb+Qb ligeramente reforzada con armadura secundaria de distribución ensamblada "in situ" ø 8 c/20 - ø 8 c/20 de acero AP 500, pozo cilíndrico y cono asimétrico en coronación de 0,50 m de altura, construidos ambos con mampostería de ladrillo cerámico macizo de 25x12x5 cm, asentado con mortero de cemento, confeccionado en obra, dosaje 1:6, de 1 cm de espesor, revoque y bruñido por el interior con mortero de cemento, confeccionado en obra, con aditivo hidrófugo, dosaje 1:3 formando aristas y esquinas a media caña, con cierre de tapa circular y marco de fundición carga de rotura 125 kN, instalado en aceras, zonas peatonales o estacionamientos comunitarios. Incluso preparación del fondo de la excavación, formación de canal en el fondo del pozo con hormigón masivo fck 300, HM-30/B/20/I+Qb, empalme y rejuntado del encuentro de los colectores con el pozo y sellado de juntas con mortero, recibido de escalones, anillado superior, recibido de marco, ajuste entre tapa y marco y enrase de la tapa con el piso. Totalmente montado, conexionado y probado sin incluir la excavación ni el relleno del trasdós.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes, en especial durante el relleno y compactación de agregados, y frente al tránsito pesado.

MEDICIÓN Y FORMA DE PAGO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
