NIJ130

Ud

Sellado exterior de junta perimetral entre pasamuros y ducto de instalaciones, en cerramiento de fachada.

33.954G

Sellado exterior de junta perimetral de 15 mm de ancho, entre pasamuros de PVC de 90 mm de diámetro y ducto de instalaciones alojado en su interior, con masilla selladora monocomponente de poliuretano, dureza Shore A aproximada de 25 y alargamiento en rotura > 500%, aplicada con pistola sobre fondo de junta de 20 mm de diámetro.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Precio

parcial

1

Materiales

mt15bas010d

m

Cordón de polietileno expandido de celdas cerradas, de sección circular de 20 mm de diámetro, para el relleno de fondo de junta.

0,283

1.262

357

mt15bas030a

Ud

Cartucho de masilla elastómera monocomponente a base de poliuretano, de color blanco, de 600 ml, tipo F-25 HM según ISO 11600, de alta adherencia y de endurecimiento rápido, con elevadas propiedades elásticas, resistencia a la intemperie, al envejecimiento y a los rayos UV, apta para estar en contacto con agua potable, dureza Shore A aproximada de 35 y alargamiento en rotura > 600%, según ISO 11600.

0,071

49.138

3.489

mt36tvg010ea

m

Tubo de PVC, de 90 mm de diámetro y 1,2 mm de espesor.

0,500

15.856

7.928

mt08aaa010a

m³

Agua.

0,006

8.157

49

mt09mif010ka

t

Mortero industrial para albañilería, de cemento, color gris, con aditivo hidrófugo, categoría M-10 (resistencia a compresión 10 N/mm²), suministrado en bolsas.

0,006

169.108

1.015

mt13blw110b

Ud

Aerosol de 750 cm³ de espuma de poliuretano, de 22,5 kg/m³ de densidad, 140% de expansión, 18 N/cm² de resistencia a tracción y 20 N/cm² de resistencia a flexión, conductividad térmica 0,04 W/(mK), estable de -40°C a 100°C; para aplicar con cánula.

0,320

40.187

12.860

Subtotal materiales:

25.698

2

Mano de obra

mo020

h

Oficial de construcción.

0,121

34.388

4.161

mo112

h

Ayudante especializado de construcción.

0,121

28.338

3.429

Subtotal mano de obra:

7.590

3

Herramientas

%

Herramientas

2,000

33.288

666

Coste de mantenimiento decenal: 54.326G en los primeros 10 años.

Costos directos (1+2+3):

33.954

UNIDAD DE OBRA NIJ130: SELLADO EXTERIOR DE JUNTA PERIMETRAL ENTRE PASAMUROS Y DUCTO DE INSTALACIONES, EN CERRAMIENTO DE FACHADA.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

No se pondrá en contacto la masilla elástica a base de poliuretano con materiales bituminosos.

CARACTERÍSTICAS TÉCNICAS

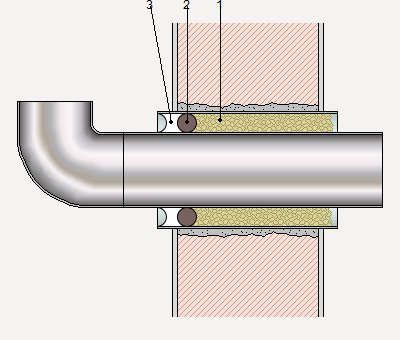

Sellado exterior de junta perimetral de 15 mm de ancho, entre pasamuros de PVC de 90 mm de diámetro y ducto de instalaciones alojado en su interior, con masilla selladora monocomponente de poliuretano, dureza Shore A aproximada de 25 y alargamiento en rotura > 500%, aplicada con pistola sobre fondo de junta de 20 mm de diámetro, colocado a una profundidad de al menos 2 cm del borde exterior del pasamuros que habrá sido fijado previamente, con mortero de cemento hidrófugo, en el interior de una abertura practicada en el cerramiento de fachada de hasta 40 cm de espesor, y posterior inyección de espuma de poliuretano por la parte interior contra el fondo de la junta.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

FASES DE EJECUCIÓN.

Replanteo. Perforación del muro. Fijación del pasamuros. Colocación del ducto en el interior del pasamuros. Relleno del fondo de junta. Inyección de la espuma de poliuretano. Aplicación de la masilla. Remates del revestimiento exterior del cerramiento en su encuentro con el pasamuros.

MEDICIÓN Y FORMA DE PAGO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
