QAD020

m²

Cubierta plana no transitable, no ventilada, con grava. Impermeabilización con membranas prefabricadas asfálticas.

320.440G

Cubierta plana no transitable, no ventilada, con grava, tipo convencional, pendiente del 1% al 5%. FORMACIÓN DE PENDIENTES: mediante encintado de limatesas, limahoyas y juntas con fajas fajas fajas fajas fajas maestras de ladrillo cerámico hueco doble y capa de arcilla expandida, vertida en seco y consolidada en su superficie con lechada de cemento, proporcionando una resistencia a compresión de 1 MPa y con una conductividad térmica de 0,087 W/(mK), con espesor medio de 10 cm; con capa de regularización de mortero de cemento, confeccionado en obra, dosaje 1:6 de 4 cm de espesor, acabado fratasado; AISLAMIENTO TÉRMICO: panel de espuma de poliisocianurato soldable, de 40 mm de espesor; IMPERMEABILIZACIÓN: tipo monocapa, adherida, formada por una membrana prefabricada de betún modificado con elastómero SBS, de 3,5 mm de espesor, con armadura de fieltro de poliéster no tejido de 160 g/m², totalmente adherida con soplete; CAPA SEPARADORA BAJO PROTECCIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, (200 g/m²); CAPA DE PROTECCIÓN: Capa de canto rodado de 16 a 32 mm de diámetro, con un espesor medio de 10 cm. El precio no incluye la ejecución y el sellado de las juntas ni la ejecución de remates en los encuentros con paramentos y desagües.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Precio

parcial

1

Materiales

mt04lvc010c

Ud

Ladrillo cerámico hueco doble, para revestir, 24x11,5x9 cm, densidad 780 kg/m³.

3,000

729

2.187

mt01arl030aa

m³

Arcilla expandida, suministrada en bolsas.

0,100

712.202

71.220

mt09lec020b

m³

Lechada de cemento 1/3 CEM II/B-P 32,5 N.

0,010

472.400

4.724

mt16pea020b

m²

Panel rígido de poliestireno expandido, mecanizado lateral recto, de 20 mm de espesor, resistencia térmica 0,55 m²K/W, conductividad térmica 0,036 W/(mK), para junta de dilatación.

0,010

11.221

112

mt08aaa010a

m³

Agua.

0,008

8.212

66

mt01arg005a

t

Arena de cantera, para mortero preparado en obra.

0,065

94.349

6.133

mt08cem000p

kg

Cemento gris en bolsas.

10,000

1.051

10.510

mt16pol020a

m²

Panel de espuma de poliisocianurato soldable, de 40 mm de espesor, resistencia a compresión 175 kPa, resistencia térmica 1,4 m²K/W, conductividad térmica 0,028 W/(mK), protegido superiormente con velo de vidrio con acabado asfáltico e inferiormente con velo de vidrio, Euroclase B-s2, d0 de reacción al fuego.

1,050

82.036

86.138

mt14lba010g

m²

Membrana prefabricada de betún modificado con elastómero SBS, de 3,5 mm de espesor, masa nominal 4 kg/m², con armadura de fieltro de poliéster no tejido de 160 g/m², de superficie no protegida.

1,100

53.445

58.790

mt14gsa020ce

m²

Geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 1,63 kN/m, una resistencia a la tracción transversal de 2,08 kN/m, una apertura de cono al ensayo de perforación dinámica según ISO 13433 inferior a 27 mm, resistencia CBR a punzonamiento 0,4 kN y una masa superficial de 200 g/m².

1,050

4.792

5.032

mt01arc010

t

Cantos rodados de 16 a 32 mm de diámetro.

0,180

146.765

26.418

Subtotal materiales:

271.330

2

Equipo y maquinaria

mq06hor010

h

Hormigonera.

0,033

7.908

261

Subtotal equipo y maquinaria:

261

3

Mano de obra

mo020

h

Oficial de construcción.

0,305

38.914

11.869

mo113

h

Ayudante de construcción.

0,711

23.803

16.924

mo029

h

Oficial instalador de membranas impermeabilizantes.

0,152

38.914

5.915

mo067

h

Medio oficial instalador de membranas impermeabilizantes.

0,152

24.809

3.771

mo054

h

Oficial instalador de aislamientos.

0,063

40.067

2.524

mo101

h

Medio oficial instalador de aislamientos.

0,063

24.809

1.563

Subtotal mano de obra:

42.566

4

Herramientas

%

Herramientas

2,000

314.157

6.283

Coste de mantenimiento decenal: 80.110G en los primeros 10 años.

Costos directos (1+2+3+4):

320.440

UNIDAD DE OBRA QAD020: CUBIERTA PLANA NO TRANSITABLE, NO VENTILADA, CON GRAVA. IMPERMEABILIZACIÓN CON MEMBRANAS PREFABRICADAS ASFÁLTICAS.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

Impermeabilización asfáltica: se evitará su contacto con aceites, grasas, petróleos y disolventes. Capa separadora: se utilizarán productos no permeables a la lechada de morteros y hormigones. Se prestará especial atención a las incompatibilidades de uso que se especifican en las fichas técnicas de los diferentes elementos que pudieran componer la cubierta (soporte resistente, formación de pendientes, barrera de vapor, aislamiento térmico, impermeabilización y capas separadoras).

CARACTERÍSTICAS TÉCNICAS

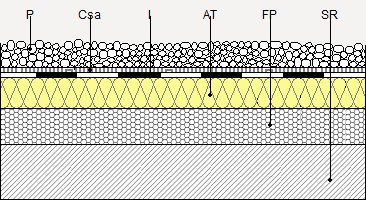

Cubierta plana no transitable, no ventilada, con grava, tipo convencional, pendiente del 1% al 5%. FORMACIÓN DE PENDIENTES: mediante encintado de limatesas, limahoyas y juntas con fajas fajas fajas fajas fajas maestras de ladrillo cerámico hueco doble y capa de arcilla expandida, vertida en seco y consolidada en su superficie con lechada de cemento, proporcionando una resistencia a compresión de 1 MPa y con una conductividad térmica de 0,087 W/(mK), con espesor medio de 10 cm; con capa de regularización de mortero de cemento, confeccionado en obra, dosaje 1:6 de 4 cm de espesor, acabado fratasado; AISLAMIENTO TÉRMICO: panel de espuma de poliisocianurato soldable, de 40 mm de espesor; IMPERMEABILIZACIÓN: tipo monocapa, adherida, formada por una membrana prefabricada de betún modificado con elastómero SBS, de 3,5 mm de espesor, con armadura de fieltro de poliéster no tejido de 160 g/m², totalmente adherida con soplete; CAPA SEPARADORA BAJO PROTECCIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, (200 g/m²); CAPA DE PROTECCIÓN: Capa de canto rodado de 16 a 32 mm de diámetro, con un espesor medio de 10 cm.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en proyección horizontal, según documentación gráfica de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se evitará el vaciado de residuos de obra sobre la capa de grava.

MEDICIÓN Y FORMA DE PAGO

Se medirá, en proyección horizontal, la superficie realmente ejecutada según especificaciones de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la ejecución y el sellado de las juntas ni la ejecución de remates en los encuentros con paramentos y desagües.
