QAD031

m²

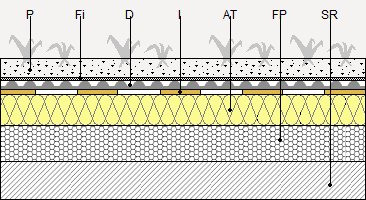

Cubierta plana no transitable, no ventilada, ajardinada. Impermeabilización con membranas de poliolefinas.

325.118G

Cubierta plana no transitable, no ventilada, ajardinada intensiva, tipo convencional, pendiente del 1% al 5%. FORMACIÓN DE PENDIENTES: mediante encintado de limatesas, limahoyas y juntas con fajas fajas fajas fajas fajas maestras de ladrillo cerámico hueco doble y capa de arcilla expandida, vertida en seco y consolidada en su superficie con lechada de cemento, proporcionando una resistencia a compresión de 1 MPa y con una conductividad térmica de 0,087 W/(mK), con espesor medio de 10 cm; con capa de regularización de mortero de cemento, confeccionado en obra, dosaje 1:6 de 4 cm de espesor, acabado fratasado; AISLAMIENTO TÉRMICO: panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 50 mm de espesor, resistencia a compresión >= 300 kPa; IMPERMEABILIZACIÓN: tipo monocapa, adherida, formada por una membrana impermeabilizante flexible tipo EVAC compuesta de una doble hoja de poliolefina termoplástica con acetato de vinil etileno, con ambas caras revestidas de fibras de poliéster no tejidas, de 0,52 mm de espesor y 335 g/m², fijada al soporte en toda su superficie mediante adhesivo cementoso mejorado C2 E, y solapes fijados con adhesivo cementoso mejorado C2 E S1; CAPA DRENANTE Y FILTRANTE: lámina drenante y filtrante de estructura nodular de polietileno de alta densidad (PEAD/HDPE), con nódulos de 8 mm de altura, con geotextil de polipropileno incorporado; CAPA DE PROTECCIÓN: capa de tierra vegetal para plantación de 25 cm de espesor. El precio no incluye la ejecución y el sellado de las juntas ni la ejecución de remates en los encuentros con paramentos y desagües.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Precio

parcial

1

Materiales

mt04lvc010c

Ud

Ladrillo cerámico hueco doble, para revestir, 24x11,5x9 cm, densidad 780 kg/m³.

3,000

729

2.187

mt01arl030aa

m³

Arcilla expandida, suministrada en bolsas.

0,100

712.202

71.220

mt09lec020b

m³

Lechada de cemento 1/3 CEM II/B-P 32,5 N.

0,010

472.400

4.724

mt16pea020b

m²

Panel rígido de poliestireno expandido, mecanizado lateral recto, de 20 mm de espesor, resistencia térmica 0,55 m²K/W, conductividad térmica 0,036 W/(mK), para junta de dilatación.

0,010

11.221

112

mt08aaa010a

m³

Agua.

0,008

8.212

66

mt01arg005a

t

Arena de cantera, para mortero preparado en obra.

0,065

94.349

6.133

mt08cem000p

kg

Cemento gris en bolsas.

10,000

1.051

10.510

mt16pxa010ac

m²

Panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 50 mm de espesor, resistencia a compresión >= 300 kPa, resistencia térmica 1,5 m²K/W, conductividad térmica 0,034 W/(mK), Euroclase E de reacción al fuego, con código de designación XPS-EN 13164-T1-CS(10/Y)300-DLT(2)5-DS(70,90)-WL(T)0,7-FTCI1.

1,050

29.306

30.771

mt09mcr250a

kg

Adhesivo cementoso mejorado, C2 E, con tiempo abierto ampliado, para la fijación de geomembranas, compuesto por cementos especiales, agregados seleccionados y resinas sintéticas.

4,000

3.146

12.584

mt15rev011a

m²

Membrana impermeabilizante flexible tipo EVAC, compuesta de una doble hoja de poliolefina termoplástica con acetato de vinil etileno, con ambas caras revestidas de fibras de poliéster no tejidas, de 0,52 mm de espesor y 335 g/m².

1,100

92.433

101.676

mt09mcr250b

kg

Adhesivo cementoso mejorado, C2 E S1, con tiempo abierto ampliado y gran deformabilidad, para la fijación de solapes de geomembranas, compuesto por cementos especiales, agregados seleccionados y resinas sintéticas.

0,300

13.484

4.045

mt14gdc010q

m²

Lámina drenante y filtrante de estructura nodular de polietileno de alta densidad (PEAD/HDPE), con nódulos de 8 mm de altura, con geotextil de polipropileno incorporado, resistencia a la compresión 150 kN/m² según ISO 604 y capacidad de drenaje 4,6 l/(s·m).

1,050

20.062

21.065

mt01arj020

m³

Tierra vegetal para plantación.

0,250

43.296

10.824

Subtotal materiales:

275.917

2

Equipo y maquinaria

mq06hor010

h

Hormigonera.

0,033

7.908

261

Subtotal equipo y maquinaria:

261

3

Mano de obra

mo020

h

Oficial de construcción.

0,114

38.914

4.436

mo113

h

Ayudante de construcción.

0,521

23.803

12.401

mo029

h

Oficial instalador de membranas impermeabilizantes.

0,190

38.914

7.394

mo067

h

Medio oficial instalador de membranas impermeabilizantes.

0,190

24.809

4.714

mo054

h

Oficial instalador de aislamientos.

0,063

40.067

2.524

mo101

h

Medio oficial instalador de aislamientos.

0,063

24.809

1.563

mo040

h

Oficial jardinero.

0,152

38.914

5.915

mo115

h

Ayudante jardinero.

0,152

23.803

3.618

Subtotal mano de obra:

42.565

4

Herramientas

%

Herramientas

2,000

318.743

6.375

Coste de mantenimiento decenal: 269.848G en los primeros 10 años.

Costos directos (1+2+3+4):

325.118

UNIDAD DE OBRA QAD031: CUBIERTA PLANA NO TRANSITABLE, NO VENTILADA, AJARDINADA. IMPERMEABILIZACIÓN CON MEMBRANAS DE POLIOLEFINAS.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

Se prestará especial atención a las incompatibilidades de uso que se especifican en las fichas técnicas de los diferentes elementos que pudieran componer la cubierta (soporte resistente, formación de pendientes, barrera de vapor, aislamiento térmico, impermeabilización y capas separadoras).

CARACTERÍSTICAS TÉCNICAS

Cubierta plana no transitable, no ventilada, ajardinada intensiva, tipo convencional, pendiente del 1% al 5%. FORMACIÓN DE PENDIENTES: mediante encintado de limatesas, limahoyas y juntas con fajas fajas fajas fajas fajas maestras de ladrillo cerámico hueco doble y capa de arcilla expandida, vertida en seco y consolidada en su superficie con lechada de cemento, proporcionando una resistencia a compresión de 1 MPa y con una conductividad térmica de 0,087 W/(mK), con espesor medio de 10 cm; con capa de regularización de mortero de cemento, confeccionado en obra, dosaje 1:6 de 4 cm de espesor, acabado fratasado; AISLAMIENTO TÉRMICO: panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 50 mm de espesor, resistencia a compresión >= 300 kPa; IMPERMEABILIZACIÓN: tipo monocapa, adherida, formada por una membrana impermeabilizante flexible tipo EVAC compuesta de una doble hoja de poliolefina termoplástica con acetato de vinil etileno, con ambas caras revestidas de fibras de poliéster no tejidas, de 0,52 mm de espesor y 335 g/m², fijada al soporte en toda su superficie mediante adhesivo cementoso mejorado C2 E, y solapes fijados con adhesivo cementoso mejorado C2 E S1; CAPA DRENANTE Y FILTRANTE: lámina drenante y filtrante de estructura nodular de polietileno de alta densidad (PEAD/HDPE), con nódulos de 8 mm de altura, con geotextil de polipropileno incorporado; CAPA DE PROTECCIÓN: capa de tierra vegetal para plantación de 25 cm de espesor.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en proyección horizontal, según documentación gráfica de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se evitará el vaciado de residuos de obra sobre la capa vegetal.

MEDICIÓN Y FORMA DE PAGO

Se medirá, en proyección horizontal, la superficie realmente ejecutada según especificaciones de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la ejecución y el sellado de las juntas ni la ejecución de remates en los encuentros con paramentos y desagües.
