QAD032

m²

Cubierta plana no transitable, no ventilada, ajardinada. Impermeabilización con láminas de PVC.

298.992G

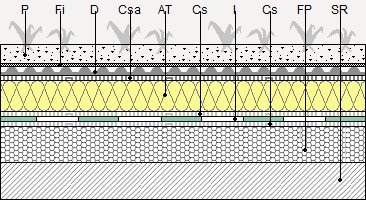

Cubierta plana no transitable, no ventilada, ajardinada intensiva, tipo invertida, pendiente del 1% al 5%. FORMACIÓN DE PENDIENTES: mediante encintado de limatesas, limahoyas y juntas con fajas fajas fajas fajas maestras de ladrillo cerámico hueco doble y capa de arcilla expandida, vertida en seco y consolidada en su superficie con lechada de cemento, proporcionando una resistencia a compresión de 1 MPa y con una conductividad térmica de 0,087 W/(mK), con espesor medio de 10 cm; con capa de regularización de mortero de cemento, confeccionado en obra, dosaje 1:6 de 4 cm de espesor, acabado fratasado; CAPA SEPARADORA BAJO IMPERMEABILIZACIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, (300 g/m²); IMPERMEABILIZACIÓN: tipo monocapa, no adherida, formada por una colchoneta impermeabilizante prefabricada flexible de PVC-P, (fv), de 1,2 mm de espesor, con armadura de velo de fibra de vidrio, y con resistencia a la intemperie, fijada en solapes y bordes mediante soldadura termoplástica; CAPA SEPARADORA BAJO AISLAMIENTO: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, (300 g/m²); AISLAMIENTO TÉRMICO: panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 40 mm de espesor, resistencia a compresión >= 300 kPa; CAPA SEPARADORA BAJO PROTECCIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, (150 g/m²); CAPA DRENANTE Y FILTRANTE: lámina drenante y filtrante de estructura nodular de polietileno de alta densidad (PEAD/HDPE), con nódulos de 8 mm de altura, con geotextil de polipropileno incorporado; CAPA DE PROTECCIÓN: capa de tierra vegetal para plantación de 25 cm de espesor. El precio no incluye la ejecución y el sellado de las juntas ni la ejecución de remates en los encuentros con paramentos y desagües.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Precio

parcial

1

Materiales

mt04lvc010c

Ud

Ladrillo cerámico hueco doble, para revestir, 24x11,5x9 cm, densidad 780 kg/m³.

3,000

729

2.187

mt01arl030aa

m³

Arcilla expandida, suministrada en bolsas.

0,100

712.202

71.220

mt09lec020b

m³

Lechada de cemento 1/3 CEM II/B-P 32,5 N.

0,010

472.400

4.724

mt16pea020b

m²

Panel rígido de poliestireno expandido, mecanizado lateral recto, de 20 mm de espesor, resistencia térmica 0,55 m²K/W, conductividad térmica 0,036 W/(mK), para junta de dilatación.

0,010

11.221

112

mt08aaa010a

m³

Agua.

0,008

8.212

66

mt01arg005a

t

Arena de cantera, para mortero preparado en obra.

0,065

94.349

6.133

mt08cem000p

kg

Cemento gris en bolsas.

10,000

1.051

10.510

mt14gsa020dg

m²

Geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 3,45 kN/m, una resistencia a la tracción transversal de 3,45 kN/m, una apertura de cono al ensayo de perforación dinámica según ISO 13433 inferior a 15 mm, resistencia CBR a punzonamiento 0,8 kN y una masa superficial de 300 g/m².

2,100

8.204

17.228

mt15dan010c

m²

Manta impermeabilizante prefabricada flexible de PVC-P, (fv), de 1,2 mm de espesor, con armadura de velo de fibra de vidrio, y con resistencia a la intemperie.

1,050

61.162

64.220

mt15dan020b

m

Perfil colaminado de chapa de acero y PVC-P, plano, para remate de impermeabilización en los extremos de las mantas prefabricadas de PVC-P y en encuentros con elementos verticales.

0,400

23.474

9.390

mt16pxa010ab

m²

Panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 40 mm de espesor, resistencia a compresión >= 300 kPa, resistencia térmica 1,2 m²K/W, conductividad térmica 0,034 W/(mK), Euroclase E de reacción al fuego, con código de designación XPS-EN 13164-T1-CS(10/Y)300-DLT(2)5-DS(70,90)-WL(T)0,7-FTCI1.

1,050

23.451

24.624

mt14gsa020bc

m²

Geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 1,88 kN/m, una resistencia a la tracción transversal de 1,49 kN/m, una apertura de cono al ensayo de perforación dinámica según ISO 13433 inferior a 40 mm, resistencia CBR a punzonamiento 0,3 kN y una masa superficial de 150 g/m².

1,050

3.736

3.923

mt14gdc010q

m²

Lámina drenante y filtrante de estructura nodular de polietileno de alta densidad (PEAD/HDPE), con nódulos de 8 mm de altura, con geotextil de polipropileno incorporado, resistencia a la compresión 150 kN/m² según ISO 604 y capacidad de drenaje 4,6 l/(s·m).

1,050

20.062

21.065

mt01arj020

m³

Tierra vegetal para plantación.

0,250

43.296

10.824

Subtotal materiales:

246.226

2

Equipo y maquinaria

mq06hor010

h

Hormigonera.

0,033

7.908

261

Subtotal equipo y maquinaria:

261

3

Mano de obra

mo020

h

Oficial de construcción.

0,114

38.914

4.436

mo113

h

Ayudante de construcción.

0,521

23.803

12.401

mo029

h

Oficial instalador de membranas impermeabilizantes.

0,254

38.914

9.884

mo067

h

Medio oficial instalador de membranas impermeabilizantes.

0,254

24.809

6.301

mo054

h

Oficial instalador de aislamientos.

0,063

40.067

2.524

mo101

h

Medio oficial instalador de aislamientos.

0,063

24.809

1.563

mo040

h

Oficial jardinero.

0,152

38.914

5.915

mo115

h

Ayudante jardinero.

0,152

23.803

3.618

Subtotal mano de obra:

46.642

4

Herramientas

%

Herramientas

2,000

293.129

5.863

Coste de mantenimiento decenal: 246.967G en los primeros 10 años.

Costos directos (1+2+3+4):

298.992

UNIDAD DE OBRA QAD032: CUBIERTA PLANA NO TRANSITABLE, NO VENTILADA, AJARDINADA. IMPERMEABILIZACIÓN CON LÁMINAS DE PVC.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

Se prestará especial atención a las incompatibilidades de uso que se especifican en las fichas técnicas de los diferentes elementos que pudieran componer la cubierta (soporte resistente, formación de pendientes, aislamiento térmico, impermeabilización y capas separadoras).

CARACTERÍSTICAS TÉCNICAS

Cubierta plana no transitable, no ventilada, ajardinada intensiva, tipo invertida, pendiente del 1% al 5%. FORMACIÓN DE PENDIENTES: mediante encintado de limatesas, limahoyas y juntas con fajas fajas fajas fajas maestras de ladrillo cerámico hueco doble y capa de arcilla expandida, vertida en seco y consolidada en su superficie con lechada de cemento, proporcionando una resistencia a compresión de 1 MPa y con una conductividad térmica de 0,087 W/(mK), con espesor medio de 10 cm; con capa de regularización de mortero de cemento, confeccionado en obra, dosaje 1:6 de 4 cm de espesor, acabado fratasado; CAPA SEPARADORA BAJO IMPERMEABILIZACIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, (300 g/m²); IMPERMEABILIZACIÓN: tipo monocapa, no adherida, formada por una colchoneta impermeabilizante prefabricada flexible de PVC-P, (fv), de 1,2 mm de espesor, con armadura de velo de fibra de vidrio, y con resistencia a la intemperie, fijada en solapes y bordes mediante soldadura termoplástica; CAPA SEPARADORA BAJO AISLAMIENTO: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, (300 g/m²); AISLAMIENTO TÉRMICO: panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 40 mm de espesor, resistencia a compresión >= 300 kPa; CAPA SEPARADORA BAJO PROTECCIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, (150 g/m²); CAPA DRENANTE Y FILTRANTE: lámina drenante y filtrante de estructura nodular de polietileno de alta densidad (PEAD/HDPE), con nódulos de 8 mm de altura, con geotextil de polipropileno incorporado; CAPA DE PROTECCIÓN: capa de tierra vegetal para plantación de 25 cm de espesor.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en proyección horizontal, según documentación gráfica de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se evitará el vaciado de residuos de obra sobre la capa vegetal.

MEDICIÓN Y FORMA DE PAGO

Se medirá, en proyección horizontal, la superficie realmente ejecutada según especificaciones de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la ejecución y el sellado de las juntas ni la ejecución de remates en los encuentros con paramentos y desagües.
