EMZ310 |
m² |

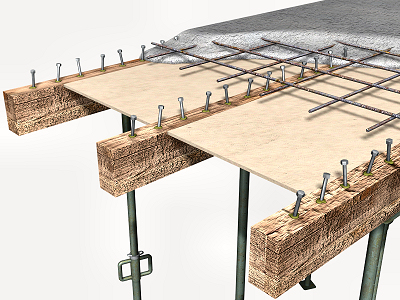

Refuerzo de losa de madera, mediante conectores y hormigón liviano. |
228.905G |
||
Refuerzo de losa de viguetas de madera, mediante la disposición en taladros de 5 conectores por m² de losa, formados por tornillos de acero galvanizado (calidad 6.8 según ISO 898-1), con cabeza hexagonal, de 12 mm de diámetro y 100 mm de longitud, fijados a las vigas con resina epoxi-acrilato, libre de estireno; y 15 conectores por m² de losa, formados por tornillos de acero galvanizado (calidad 6.8 según ISO 898-1), con cabeza hexagonal, de 10 mm de diámetro y 80 mm de longitud, fijados a las viguetas con resina epoxi-acrilato, libre de estireno; colocación de armadura secundaria de distribución ensamblada "in situ" ø 6 c/10 - ø 6 c/10 de acero AP 500 y vaciado de capa de compresión de 5 cm de espesor de hormigón liviano HLE-25/B/10/IIa, densidad entre 1200 y 1500 kg/m³, (cantidad mínima de cemento 275 kg/m³), elaborado en planta, y vaciado con grúa. |
Descompuesto |
Ud |
Descomposición |
Rend. |
Precio unitario |
Precio partida |
mt08efu010b |
m² |
Sistema de encofrado continuo para losa unidireccional de hormigón armado, entre 3 y 4 m de altura libre de planta, compuesto de: puntales, sopandas metálicas y superficie encofrante de madera tratada reforzada con varillas y perfiles. |
1,000 |
49.160 |
49.160 |
mt26reh100e |
Ud |
Cartucho de resina epoxi-acrilato, libre de estireno, de dos componentes, con dosificador y boquilla de mezcla automática, de 825 ml, para anclajes estructurales verticales y horizontales. |
0,180 |
102.732 |
18.492 |
mt07rem020er |
Ud |
Tornillo de acero galvanizado calidad 6.8 según ISO 898-1, tipo M-12, de cabeza hexagonal y rosca métrica total según DIN 931 e ISO 4014, de 12 mm de diámetro y 100 mm de longitud, con tuerca y arandela, para su utilización, fijados con resina, como conectores en vigas y viguetas de madera. |
5,000 |
1.860 |
9.300 |
mt07rem020dp |
Ud |
Tornillo de acero galvanizado calidad 6.8 según ISO 898-1, tipo M-10, de cabeza hexagonal y rosca métrica total según DIN 931 e ISO 4014, de 10 mm de diámetro y 80 mm de longitud, con tuerca y arandela, para su utilización, fijados con resina, como conectores en vigas y viguetas de madera. |
15,000 |
1.020 |
15.300 |
mt07ame141aaa1 |
m² |
Armadura secundaria de distribución ensamblada "in situ" ø 6 c/10 - ø 6 c/10 de acero AP 500, según NP 4007 99, con varillas conformadas longitudinales de 6 mm de diámetro cada 10 cm y varillas conformadas transversales de 6 mm de diámetro cada 10 cm. |
1,100 |
24.376 |
26.814 |
mt10hes050gbg |
m³ |
Hormigón liviano estructural HLE-25/B/10/IIa, de entre 1200 y 1500 kg/m³ de densidad, cantidad mínima de cemento 275 kg/m³, elaborado en planta. |
0,053 |
869.542 |
46.086 |
mo020 |
h |
Oficial de construcción. |
1,431 |
22.585 |
32.318 |
mo077 |
h |
Medio oficial de construcción. |
1,431 |
14.263 |
20.410 |
% |
Medios auxiliares |
2,000 |
217.880 |
4.358 |
|
% |
Costes indirectos |
3,000 |
222.238 |
6.667 |
|
Coste de mantenimiento decenal: 4.578G en los primeros 10 años. |
Total: |
228.905 |
Pliego de condiciones
UNIDAD DE OBRA EMZ310: REFUERZO DE LOSA DE MADERA, MEDIANTE CONECTORES Y HORMIGÓN LIVIANO. MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA. No se pondrá en contacto directo el acero con otros metales ni con yesos. CARACTERÍSTICAS TÉCNICAS Refuerzo de losa de viguetas de madera, mediante la disposición en taladros de 5 conectores por m² de losa, formados por tornillos de acero galvanizado (calidad 6.8 según ISO 898-1), de 12 mm de diámetro y 100 mm de longitud, con cabeza hexagonal, rosca métrica total, tuercas y arandelas, fijados a las vigas con resina epoxi-acrilato, libre de estireno; y 15 conectores por m² de losa, formados por tornillos de acero galvanizado (calidad 6.8 según ISO 898-1), de 10 mm de diámetro y 80 mm de longitud, con cabeza hexagonal, rosca métrica total, tuercas y arandelas, fijados a las viguetas con resina epoxi-acrilato, libre de estireno; colocación de armadura secundaria de distribución ensamblada "in situ" ø 6 c/10 - ø 6 c/10 de acero AP 500, con varillas conformadas longitudinales de 6 mm de diámetro cada 10 cm y varillas conformadas transversales de 6 mm de diámetro cada 10 cm y vaciado de capa de compresión de 5 cm de espesor de hormigón liviano HLE-25/B/10/IIa, densidad entre 1200 y 1500 kg/m³, (cantidad mínima de cemento 275 kg/m³), elaborado en planta, y vaciado con grúa. Incluso parte proporcional de replanteo, realización de taladros en la madera, limpieza de la cara superior de la losa y montaje y desmontaje del sistema de encofrado. CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará que la superficie está limpia y exenta de restos de la demolición previa de las capas superiores, y que la madera de las piezas a reforzar está en buen estado de conservación y exenta de xilófagos. AMBIENTALES. Se suspenderán los trabajos de vaciado cuando llueva con intensidad, nieve, exista viento excesivo, una temperatura ambiente superior a 40°C o se prevea que dentro de las 48 horas siguientes pueda descender la temperatura ambiente por debajo de los 0°C. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo del sistema de encofrado. Montaje del sistema de encofrado. Limpieza y saneado de las vigas y viguetas. Replanteo y realización de los taladros en vigas y viguetas. Limpieza de los taladros. Preparación del cartucho. Aplicación de la resina en los taladros. Colocación de los conectores en los taladros. Colocación de la armadura secundaria de distribución con separadores homologados. Vaciado y compactación del hormigón. Regleado y nivelación de la capa de compresión. Curado del hormigón. Desmontaje del sistema de encofrado. Reparación de defectos superficiales. Limpieza de los restos generados. CONDICIONES DE TERMINACIÓN. La losa será monolítica y transmitirá correctamente las cargas. La superficie quedará uniforme y sin irregularidades. CONSERVACIÓN Y MANTENIMIENTO. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo. MEDICIÓN Y FORMA DE PAGO Se medirá la superficie realmente ejecutada según especificaciones de Proyecto. |
