| Colector enterrado | ||
| ASC010 | Colector enterrado | |
|

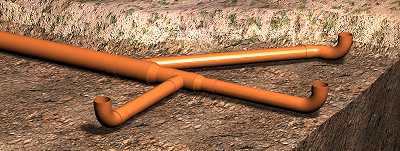

Colector enterrado de red horizontal de saneamiento, sin registros, mediante sistema integral registrable, con una pendiente mínima del 2%, para la evacuación de aguas residuales y/o pluviales, formado por tubo de PVC liso, serie SN-2, rigidez anular nominal 2 kN/m², de 200 mm de diámetro exterior, con junta elástica, colocado sobre colchón de arena de 10 cm de espesor, debidamente compactada y nivelada con pisón vibrante de guiado manual, relleno lateral compactando hasta los riñones y posterior relleno con la misma arena hasta 30 cm por encima de la generatriz superior de la tubería. Incluso accesorios, registros, uniones, piezas especiales y lubricante para montaje. | ||
Precio |
|
Exportación |
 |
UNIDAD DE OBRA ASC010: COLECTOR ENTERRADO.
CARACTERÍSTICAS TÉCNICAS
Colector enterrado de red horizontal de saneamiento, sin registros, mediante sistema integral registrable, con una pendiente mínima del 2%, para la evacuación de aguas residuales y/o pluviales, formado por tubo de PVC liso, serie SN-2, rigidez anular nominal 2 kN/m², de 200 mm de diámetro exterior, con junta elástica, colocado sobre colchón de arena de 10 cm de espesor, debidamente compactada y nivelada con pisón vibrante de guiado manual, relleno lateral compactando hasta los riñones y posterior relleno con la misma arena hasta 30 cm por encima de la generatriz superior de la tubería. Incluso accesorios, registros, uniones, piezas especiales y lubricante para montaje.
CRITERIO DE MEDICIÓN EN PROYECTO
Longitud medida en proyección horizontal, según documentación gráfica de Proyecto.
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA
DEL SOPORTE.
Se comprobará que el trazado y las dimensiones de las zanjas corresponden con los de Proyecto. El terreno del interior de la zanja, además de libre de agua, deberá estar limpio de residuos, tierras sueltas o disgregadas y vegetación.
DEL CONTRATISTA.
Deberá someter a la aprobación del director de la ejecución de la obra el procedimiento de descarga en obra y manipulación de colectores.
PROCESO DE EJECUCIÓN
FASES DE EJECUCIÓN.
Replanteo y trazado del ducto en planta y pendientes. Presentación en seco de tubos y piezas especiales. Vertido de la arena en el fondo de la zanja. Descenso y colocación de los colectores en el fondo de la zanja. Montaje, conexionado y comprobación de su correcto funcionamiento. Ejecución del relleno envolvente.
CONDICIONES DE TERMINACIÓN.
La red permanecerá cerrada hasta su puesta en servicio, no presentará problemas en la circulación y tendrá una evacuación rápida.
MEDICIÓN Y FORMA DE PAGO
Se medirá, en proyección horizontal, la longitud realmente ejecutada según especificaciones de Proyecto, incluyendo los tramos ocupados por piezas especiales.
CRITERIO DE VALORACIÓN ECONÓMICA
El precio no incluye la excavación ni el relleno principal.
