| Sistema "CORTIZO" de muro cortina de aluminio | ||
| FMY010 | Sistema "CORTIZO" de muro cortina de aluminio | |
|
Muro cortina de aluminio realizado mediante el sistema Fachada ST 52, de "CORTIZO", con estructura portante calculada para una sobrecarga máxima debida a la acción del viento de 60 kg/m², compuesta por una retícula con una separación entre montantes de 150 cm y una distancia entre ejes de la losa o puntos de anclaje de 300 cm, comprendiendo 3 divisiones entre plantas. Montantes de sección 175x52 mm, anodizado; travesaños de 70,5x52 mm (Iy=23,46 cm4), anodizado; perfil bastidor sin rotura de puente térmico, anodizado; con cerramiento compuesto de: un 40% de superficie opaca con acristalamiento exterior, (antepechos, cantos de losa y cielorrasos), formada por panel de chapa de aluminio, de 9 mm de espesor total, acabado lacado color blanco, formado por lámina de aluminio de 0,7 mm y alma aislante de poliestireno extruido (densidad 35 kg/m³) y vidrio templado de control solar, de color, de 10 mm de espesor; un 60% de superficie transparente fija realizada con doble vidriado templado de control solar, conjunto formado por vidrio exterior templado, de control solar, color azul de 6 mm, cámara de aire deshidratada con perfil separador de aluminio y doble sellado perimetral con silicona, de 6 mm, y vidrio interior Float incoloro de 6 mm de espesor; 18 mm de espesor total. Incluso accesorios de muros cortina para el sistema Fachada ST 52 "CORTIZO"; silicona neutra Elastosil 605 "SIKA" para el sellado de la zona opaca; anclajes de fijación de acero, compuestos por placa unida a la losa y angular para fijación de montantes al edificio; chapa de aluminio de 1,5 mm de espesor para la realización de los remates de muro a obra. | ||
Precio |
|
Exportación |
 |
UNIDAD DE OBRA FMY010: SISTEMA "CORTIZO" DE MURO CORTINA DE ALUMINIO.
CARACTERÍSTICAS TÉCNICAS

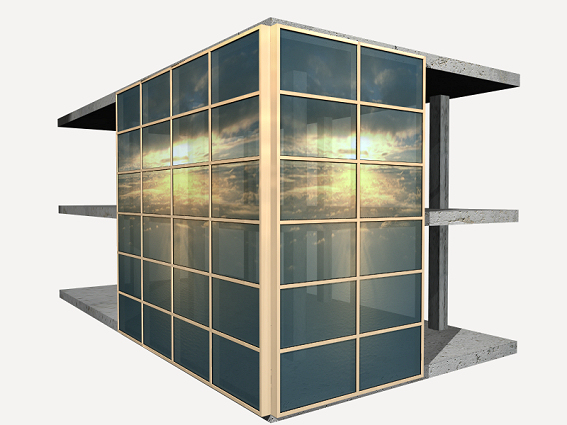

Muro cortina de aluminio realizado mediante el sistema Fachada ST 52, de "CORTIZO", con estructura portante calculada para una sobrecarga máxima debida a la acción del viento de 60 kg/m², compuesta por una retícula con una separación entre montantes de 150 cm y una distancia entre ejes de la losa o puntos de anclaje de 300 cm, comprendiendo 3 divisiones entre plantas. Montantes de sección 175x52 mm, anodizado; travesaños de 70,5x52 mm (Iy=23,46 cm4), anodizado; perfil bastidor sin rotura de puente térmico, anodizado; con cerramiento compuesto de: un 40% de superficie opaca con acristalamiento exterior, (antepechos, cantos de losa y cielorrasos), formada por panel de chapa de aluminio, de 9 mm de espesor total, acabado lacado color blanco, formado por lámina de aluminio de 0,7 mm y alma aislante de poliestireno extruido (densidad 35 kg/m³) y vidrio templado de control solar, de color, de 10 mm de espesor; un 60% de superficie transparente fija realizada con doble vidriado templado de control solar, conjunto formado por vidrio exterior templado, de control solar, color azul de 6 mm, cámara de aire deshidratada con perfil separador de aluminio y doble sellado perimetral con silicona, de 6 mm, y vidrio interior Float incoloro de 6 mm de espesor; 18 mm de espesor total. Incluso accesorios de muros cortina para el sistema Fachada ST 52 "CORTIZO"; silicona neutra Elastosil 605 "SIKA" para el sellado de la zona opaca; anclajes de fijación de acero, compuestos por placa unida a la losa y angular para fijación de montantes al edificio; chapa de aluminio de 1,5 mm de espesor para la realización de los remates de muro a obra.
CRITERIO DE MEDICIÓN EN PROYECTO
Superficie medida según documentación gráfica de Proyecto.
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA
DEL SOPORTE.
La losa no presentará un desnivel mayor de 25 mm ni un desplome entre sus caras de fachada superior a 10 mm.
AMBIENTALES.
Se suspenderán los trabajos cuando llueva, nieve o la velocidad del viento sea superior a 50 km/h.
PROCESO DE EJECUCIÓN
FASES DE EJECUCIÓN.
Preparación de las bases de fijación para recibir los sistemas de anclaje del muro cortina. Replanteo de los ejes primarios del entramado. Presentación y sujeción previa a la estructura del edificio de los ejes primarios del entramado. Alineación, aplomado y nivelación de los perfiles primarios. Sujeción definitiva del entramado primario. Preparación del sistema de recepción del entramado secundario. Alineación, aplomado y nivelación de los perfiles secundarios. Sujeción definitiva del entramado secundario. Colocación, montaje y ajuste del vidrio a los perfiles. Sellado final de estanqueidad.
CONDICIONES DE TERMINACIÓN.
El conjunto será resistente y estable frente a las acciones, tanto exteriores como provocadas por el propio edificio. La fachada será estanca y tendrá buen aspecto.
CONSERVACIÓN Y MANTENIMIENTO.
Se protegerán los elementos de sujeción a la estructura general del edificio susceptibles de degradación. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.
MEDICIÓN Y FORMA DE PAGO
Se medirá la superficie realmente ejecutada según especificaciones de Proyecto.
