IFA010

Ud

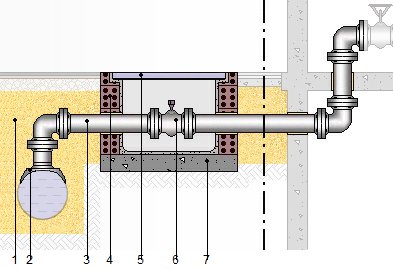

Acometida de abastecimiento de agua potable.

2.500.041G

Acometida enterrada para abastecimiento de agua potable de 2 m de longitud, que une la red general de distribución de agua potable de la empresa suministradora con la instalación general del edificio, continua en todo su recorrido sin uniones o empalmes intermedios no registrables, formada por tubo de polietileno PE 100, de 32 mm de diámetro exterior, PN=10 atm y 2 mm de espesor, colocada sobre colchón de arena de 15 cm de espesor, en el fondo de la zanja previamente excavada, debidamente compactada y nivelada con pisón vibrante de guiado manual, relleno lateral compactando hasta los riñones y posterior relleno con la misma arena hasta 10 cm por encima de la generatriz superior de la tubería; collarín de toma en carga colocado sobre la red general de distribución que sirve de enlace entre la acometida y la red; llave de corte de esfera de de diámetro con mando de cuadradillo colocada mediante unión, situada junto a la edificación, fuera de los límites de la propiedad, alojada en registro prefabricada de polipropileno de 30x30x30 cm, colocada sobre solera de hormigón masivo fck 200, HM-20/P/20/I de 15 cm de espesor. Incluso hormigón masivo fck 200, HM-20/P/20/I para la posterior reposición del firme existente, accesorios y piezas especiales. El precio no incluye la excavación ni el relleno principal.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Precio

parcial

1

Materiales

mt10hmf130nwg

m³

Hormigón masivo fck 200, tipo HM-20/P/19/I, elaborado en planta.

0,231

828.085

191.288

mt01ara010a

m³

Arena con granulometría de 0 a 5 mm de diámetro, limpia.

0,224

84.317

18.887

mt37www105q

Ud

Collarín de toma en carga de fundición dúctil con recubrimiento de resina epoxi, para tubos de polietileno o de PVC de 110 mm de diámetro exterior, con toma para conexión roscada de 1" de diámetro, PN=16 atm, con juntas elásticas de EPDM.

1,000

952.587

952.587

mt37tpa011c

m

Acometida de polietileno PE 100, de 32 mm de diámetro exterior, PN=10 atm y 2 mm de espesor, incluso accesorios de conexión y piezas especiales.

2,000

12.147

24.294

mt11arp100a

Ud

Registro de polipropileno, 30x30x30 cm.

1,000

519.130

519.130

mt11arp050c

Ud

Tapa de PVC, para registros de plomería de 30x30 cm, con cierre hermético al paso de los olores mefíticos.

1,000

317.629

317.629

mt37sve030d

Ud

Válvula de esfera de latón niquelado para roscar de 1", con mando de cuadradillo.

1,000

158.919

158.919

Subtotal materiales:

2.182.734

2

Equipo y maquinaria

mq05pdm010a

h

Compresor portátil eléctrico 2 m³/min de caudal.

0,420

24.040

10.097

mq05mai030

h

Martillo neumático.

0,420

25.744

10.812

mq02rop020

h

Pisón vibrante de guiado manual, de 80 kg, con placa de 30x30 cm, tipo rana.

0,393

22.084

8.679

Subtotal equipo y maquinaria:

29.588

3

Mano de obra

mo020

h

Oficial de construcción.

1,053

66.739

70.276

mo113

h

Ayudante de construcción.

0,897

41.173

36.932

mo008

h

Oficial plomero.

0,758

68.579

51.983

mo107

h

Medio oficial plomero.

0,758

42.708

32.373

Subtotal mano de obra:

191.564

4

Herramientas

%

Herramientas

4,000

2.403.886

96.155

Coste de mantenimiento decenal: 125.002G en los primeros 10 años.

Costos directos (1+2+3+4):

2.500.041

UNIDAD DE OBRA IFA010: ACOMETIDA DE ABASTECIMIENTO DE AGUA POTABLE.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

Se evitará utilizar materiales diferentes en una misma instalación.

CARACTERÍSTICAS TÉCNICAS

Acometida enterrada para abastecimiento de agua potable de 2 m de longitud, que une la red general de distribución de agua potable de la empresa suministradora con la instalación general del edificio, continua en todo su recorrido sin uniones o empalmes intermedios no registrables, formada por tubo de polietileno PE 100, de 32 mm de diámetro exterior, PN=10 atm y 2 mm de espesor, colocada sobre colchón de arena de 15 cm de espesor, en el fondo de la zanja previamente excavada, debidamente compactada y nivelada con pisón vibrante de guiado manual, relleno lateral compactando hasta los riñones y posterior relleno con la misma arena hasta 10 cm por encima de la generatriz superior de la tubería; collarín de toma en carga colocado sobre la red general de distribución que sirve de enlace entre la acometida y la red; llave de corte de esfera de de diámetro con mando de cuadradillo colocada mediante unión, situada junto a la edificación, fuera de los límites de la propiedad, alojada en registro prefabricada de polipropileno de 30x30x30 cm, colocada sobre solera de hormigón masivo fck 200, HM-20/P/20/I de 15 cm de espesor. Incluso hormigón masivo fck 200, HM-20/P/20/I para la posterior reposición del firme existente, accesorios y piezas especiales.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes.

MEDICIÓN Y FORMA DE PAGO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la excavación ni el relleno principal.
