IFB006

m

Tubería para alimentación de agua potable, enterrada.

203.014G

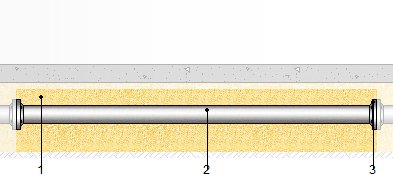

Tubería para alimentación de agua potable, enterrada, formada por tubo de acero galvanizado estirado sin soldadura, serie M, de 1 1/4" DN 32 mm de diámetro y 3,2 mm de espesor, colocado sobre colchón de arena de 10 cm de espesor, en el fondo de la zanja previamente excavada, debidamente compactada y nivelada con pisón vibrante de guiado manual, relleno lateral compactando hasta los riñones y posterior relleno con la misma arena hasta 10 cm por encima de la generatriz superior de la tubería. Incluso protección de la tubería metálica con cinta anticorrosiva, accesorios y piezas especiales. El precio no incluye la excavación ni el relleno del trasdós.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Precio

parcial

1

Materiales

mt01ara010a

m³

Arena con granulometría de 0 a 5 mm de diámetro, limpia.

0,092

84.317

7.757

mt08tag015eg

m

Tubo de acero galvanizado estirado sin soldadura, serie M, de 1 1/4" DN 32 mm de diámetro y 3,2 mm de espesor, con el precio incrementado el 30% en concepto de accesorios y piezas especiales.

1,000

133.136

133.136

mt08tap010a

m

Cinta anticorrosiva, de 5 cm de ancho, para protección de materiales metálicos enterrados, según DIN 30672.

4,010

4.660

18.687

Subtotal materiales:

159.580

2

Mano de obra

mo020

h

Oficial de construcción.

0,082

66.739

5.473

mo113

h

Ayudante de construcción.

0,082

41.173

3.376

mo008

h

Oficial plomero.

0,275

68.579

18.859

mo107

h

Medio oficial plomero.

0,275

42.708

11.745

Subtotal mano de obra:

39.453

3

Herramientas

%

Herramientas

2,000

199.033

3.981

Coste de mantenimiento decenal: 10.151G en los primeros 10 años.

Costos directos (1+2+3):

203.014

UNIDAD DE OBRA IFB006: TUBERÍA PARA ALIMENTACIÓN DE AGUA POTABLE, ENTERRADA.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

Para evitar que se produzca el fenómeno electroquímico de la corrosión galvánica entre metales con diferente potencial, se tomarán las siguientes medidas: evitar el contacto físico entre ellos, aislar eléctricamente los metales con diferente potencial y evitar el contacto entre los elementos metálicos y el yeso. En caso de utilizar instalaciones mixtas de cobre y acero galvanizado, el acero se colocará aguas arriba y se colocará entre ambos un manguito antielectrolítico. La tubería se protegerá contra las agresiones de todo tipo de morteros, del contacto con el agua en su superficie exterior y de la agresión del terreno, con revestimiento de polietileno, de material bituminoso o de resina epoxídica.

CARACTERÍSTICAS TÉCNICAS

Tubería para alimentación de agua potable, enterrada, formada por tubo de acero galvanizado estirado sin soldadura, serie M, de 1 1/4" DN 32 mm de diámetro y 3,2 mm de espesor, colocado sobre colchón de arena de 10 cm de espesor, en el fondo de la zanja previamente excavada, debidamente compactada y nivelada con pisón vibrante de guiado manual, relleno lateral compactando hasta los riñones y posterior relleno con la misma arena hasta 10 cm por encima de la generatriz superior de la tubería. Incluso protección de la tubería metálica con cinta anticorrosiva, accesorios y piezas especiales.

CRITERIO DE MEDICIÓN EN PROYECTO

Longitud medida según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes.

MEDICIÓN Y FORMA DE PAGO

Se medirá la longitud realmente ejecutada según especificaciones de Proyecto.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la excavación ni el relleno del trasdós.
