Sellado impermeabilizante exterior de junta perimetral entre pasamuros y ducto de instalaciones, en cerramiento de fachada
NIO040 Sellado impermeabilizante exterior de junta perimetral entre pasamuros y ducto de instalaciones, en cerramiento de fachada
Sellado impermeabilizante exterior de junta perimetral de 15 mm de ancho, entre pasamuros de PVC de 90 mm de diámetro y ducto de instalaciones alojado en su interior, con masilla monocomponente a base de poliuretano, sobre fondo de juntas para sellado en cordones de polietileno expandido, de 20 mm de diámetro, colocado a una profundidad de al menos 2 cm del borde exterior del pasamuros que habrá sido fijado previamente, con mortero de cemento hidrófugo, en el interior de una abertura practicada en el cerramiento de fachada de hasta 40 cm de espesor, y posterior inyección de espuma de poliuretano por la parte interior contra el fondo de la junta.
Precio

47.348G

Ud
Exportación
Arrastrar BC3 sobre 'Arquímedes' u otro programa de mediciones y presupuestos. Arrastrar BC3 sobre 'Arquímedes'. Abrir este contenido en 'Excel' Abrir este contenido en 'Excel 2003' o anteriores
Enviar sugerencia

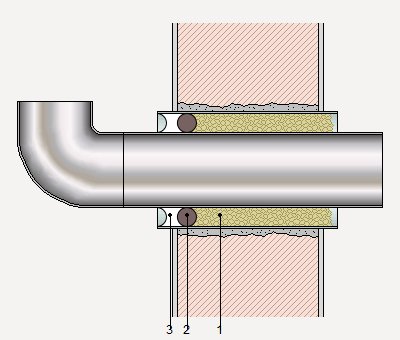

1:
Aislamiento.
2:
Fondo de junta.
3:
Sellado elástico.
Diámetro del pasamuros (mm)
Ancho de la junta (mm)
El cordón se elegirá con un diámetro aproximadamente un 25% mayor que el ancho de la junta, de modo que quede sujeto por compresión, y se colocará a una profundidad que asegure que el espesor de la masilla aplicada es aproximadamente la mitad del ancho de la junta
Material

Código

Unidad

Descripción

Cantidad

Precio

unitario

Precio

parcial

1



Materiales



mt15sja030bb

m

Fondo de juntas para sellado en cordones de polietileno expandido, de 20 mm de diámetro, para limitar la profundidad de la junta de dilatación.

0,283

2.561

725

mt15igp100b

Ud

Cartucho de masilla monocomponente a base de poliuretano, de 300 cm³, con dureza Shore A aproximada de 25, según ISO 868 y elongación a rotura >= 250%, según ISO 8339.

0,071

59.536

4.227

mt36tvg010ea

m

Tubo de PVC, de 90 mm de diámetro y 1,2 mm de espesor.

0,500

20.410

10.205

mt08aaa010a

m³

Agua.

0,006

9.276

56

mt09mif010ka

t

Mortero industrial para albañilería, de cemento, color gris, con aditivo hidrófugo, categoría M-10 (resistencia a compresión 10 N/mm²), suministrado en bolsas.

0,006

339.668

2.038

mt13blw110b

Ud

Aerosol de 750 cm³ de espuma de poliuretano, de 22,5 kg/m³ de densidad, 140% de expansión, 18 N/cm² de resistencia a tracción y 20 N/cm² de resistencia a flexión, conductividad térmica 0,04 W/(mK), estable de -40°C a 100°C; para aplicar con cánula.

0,320

45.635

14.603


Subtotal materiales:

31.854

2



Mano de obra



mo020

h

Oficial de construcción.

0,125

71.618

8.952

mo112

h

Ayudante especializado de construcción.

0,125

44.914

5.614


Subtotal mano de obra:

14.566

3



Herramientas




%

Herramientas

2,000

46.420

928

Coste de mantenimiento decenal: 75.757G en los primeros 10 años.

Costos directos (1+2+3):

47.348

UNIDAD DE OBRA NIO040: SELLADO IMPERMEABILIZANTE EXTERIOR DE JUNTA PERIMETRAL ENTRE PASAMUROS Y DUCTO DE INSTALACIONES, EN CERRAMIENTO DE FACHADA.


MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

No se pondrá en contacto la masilla elástica a base de poliuretano con materiales bituminosos.


CARACTERÍSTICAS TÉCNICAS

Sellado impermeabilizante exterior de junta perimetral de 15 mm de ancho, entre pasamuros de PVC de 90 mm de diámetro y ducto de instalaciones alojado en su interior, con masilla monocomponente a base de poliuretano, sobre fondo de juntas para sellado en cordones de polietileno expandido, de 20 mm de diámetro, colocado a una profundidad de al menos 2 cm del borde exterior del pasamuros que habrá sido fijado previamente, con mortero de cemento hidrófugo, en el interior de una abertura practicada en el cerramiento de fachada de hasta 40 cm de espesor, y posterior inyección de espuma de poliuretano por la parte interior contra el fondo de la junta.



CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA


DEL SOPORTE.

Se verificará que la junta está limpia, seca y exenta de polvo, grasa y materias extrañas.


AMBIENTALES.

Se suspenderán los trabajos cuando la temperatura ambiente sea inferior a 5°C o superior a 30°C, llueva con intensidad, nieve o exista viento excesivo.



FASES DE EJECUCIÓN.

Replanteo. Perforación del muro. Fijación del pasamuros. Colocación del ducto en el interior del pasamuros. Relleno del fondo de junta. Inyección de la espuma de poliuretano. Aplicación de la masilla. Remates del revestimiento exterior del cerramiento en su encuentro con el pasamuros.



MEDICIÓN Y FORMA DE PAGO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
