Colector
IFI009 Colector
Colector de plástico (PPSU), en H, con entrada de 20 mm de diámetro y tres ramales 45° simples, una de 20 mm y dos de 16 mm de diámetro.

Material de la instalación interior

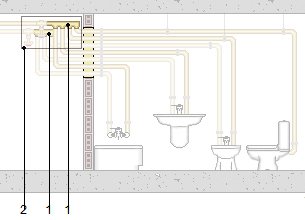

1:
Colector.
2:
Caja para el paso.
Número de ramales 45° simples
Material del colector
Diámetro
Diámetro de las ramales 45° simples

Código

Unidad

Descripción

Cantidad

Precio

unitario

Precio

parcial

1



Materiales



mt37alu105aa

Ud

Colector de plástico (PPSU), en H, con entrada de 20 mm de diámetro y tres ramales 45° simples, una de 20 mm y dos de 16 mm de diámetro.

1,000

121.630

121.630

mt37www010

Ud

Material auxiliar para instalaciones de plomería.

1,000

14.654

14.654



Subtotal materiales:

136.284

2



Mano de obra



mo008

h

Oficial plomero.

0,114

70.502

8.037

mo107

h

Medio oficial plomero.

0,114

43.905

5.005



Subtotal mano de obra:

13.042

3



Herramientas




%

Herramientas

2,000

149.326

2.987

Coste de mantenimiento decenal: 10.662G en los primeros 10 años.

Costos directos (1+2+3):

152.313


UNIDAD DE OBRA IFI009: COLECTOR.


CARACTERÍSTICAS TÉCNICAS

Colector de plástico (PPSU), en H, con entrada de 20 mm de diámetro y tres ramales 45° simples, una de 20 mm y dos de 16 mm de diámetro.



CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA


DEL SOPORTE.

Se comprobará que su situación se corresponde con la de Proyecto y que hay espacio suficiente para su instalación.



PROCESO DE EJECUCIÓN


FASES DE EJECUCIÓN.

Replanteo. Colocación del colector. Conexionado de tuberías. Comprobación de su correcto funcionamiento.


CONDICIONES DE TERMINACIÓN.

La conexión a la red será adecuada.



CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá el elemento frente a golpes y salpicaduras.



MEDICIÓN Y FORMA DE PAGO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
