ANV015 |
m² |
Solera ventilada de hormigón, para grandes alturas. |
423.654G |

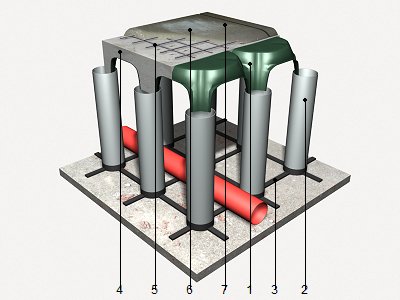

Solera ventilada de hormigón armado, para grandes alturas, de 100+4 cm de canto, sobre encofrado perdido de piezas de polipropileno reciclado, apoyado sobre tubos de PVC de 125 mm de diámetro y 85 cm de altura, fijados a una matriz base, realizada con hormigón fck 250, HA-25/B/9,5/IIa elaborado en planta, y armadura secundaria de distribución ensamblada "in situ" ø 6 c/10 - ø 6 c/10 de acero AP 500, con varillas conformadas longitudinales de 6 mm de diámetro cada 10 cm y varillas conformadas transversales de 6 mm de diámetro cada 10 cm como armadura de reparto, colocada sobre separadores homologados en capa de compresión de 4 cm de espesor; apoyado todo ello sobre base de hormigón de sello. El precio no incluye la capa de hormigón de sello. |
Código |
Unidad |
Descripción |
Cantidad |
Precio unitario |
Precio parcial |
1 |
Materiales |
||||
mt07cid030a |
m² |
Encofrado perdido de piezas de polipropileno reciclado, de 58x58x15 cm, para disponer sobre tubos de PVC, sobre una matriz base, para soleras ventiladas de gran altura. |
1,050 |
131.470 |
138.044 |
mt36tit010ha |
m |
Tubo de PVC, serie B, de 125 mm de diámetro y 3,2 mm de espesor. |
2,550 |
57.498 |
146.620 |
mt07ame141aaa1 |
m² |
Armadura secundaria de distribución ensamblada "in situ" ø 6 c/10 - ø 6 c/10 de acero AP 500, según NP 4007 99, con varillas conformadas longitudinales de 6 mm de diámetro cada 10 cm y varillas conformadas transversales de 6 mm de diámetro cada 10 cm. |
1,100 |
27.594 |
30.353 |
mt08var050 |
kg |
Alambre galvanizado para atar, de 1,30 mm de diámetro. |
0,018 |
9.226 |
166 |
mt10haf130bgpg |
m³ |
Hormigón fck 250, bombeable, tipo HA-25/B/9,5/IIa según EHE-08, elaborado en planta. |
0,095 |
895.281 |
85.052 |
mt07aco020m |
Ud |
Separador homologado para armadura secundaria de distribución. |
1,000 |
540 |
540 |
Subtotal materiales: |
400.775 |
||||
2 |
Equipo y maquinaria |
||||
mq06vib020 |
h |
Regla vibrante de 3 m. |
0,082 |
29.466 |
2.416 |
mq06bhe010 |
h |
Camión bomba estacionado en obra, para bombeo de hormigón. |
0,004 |
1.072.654 |
4.291 |
Subtotal equipo y maquinaria: |
6.707 |
||||
3 |
Mano de obra |
||||
mo044 |
h |
Oficial encofrador. |
0,029 |
69.453 |
2.014 |
mo091 |
h |
Medio oficial encofrador. |
0,029 |
44.499 |
1.290 |
mo043 |
h |
Oficial armador de hormigón. |
0,028 |
69.453 |
1.945 |
mo090 |
h |
Medio oficial armador de hormigón. |
0,028 |
44.499 |
1.246 |
mo045 |
h |
Oficial hormigonero. |
0,005 |
69.453 |
347 |
mo092 |
h |
Medio oficial hormigonero. |
0,023 |
44.499 |
1.023 |
Subtotal mano de obra: |
7.865 |
||||
4 |
Herramientas |
||||
% |
Herramientas |
2,000 |
415.347 |
8.307 |
|
Coste de mantenimiento decenal: 33.892G en los primeros 10 años. |
Costos directos (1+2+3+4): |
423.654 |
Pliego de condiciones
UNIDAD DE OBRA ANV015: SOLERA VENTILADA DE HORMIGÓN, PARA GRANDES ALTURAS. CARACTERÍSTICAS TÉCNICAS Solera ventilada de hormigón armado, para grandes alturas, de 100+4 cm de canto, sobre encofrado perdido de piezas de polipropileno reciclado, apoyado sobre tubos de PVC de 125 mm de diámetro y 85 cm de altura, fijados a una matriz base, realizada con hormigón fck 250, HA-25/B/9,5/IIa elaborado en planta, y armadura secundaria de distribución ensamblada "in situ" ø 6 c/10 - ø 6 c/10 de acero AP 500, con varillas conformadas longitudinales de 6 mm de diámetro cada 10 cm y varillas conformadas transversales de 6 mm de diámetro cada 10 cm como armadura de reparto, colocada sobre separadores homologados en capa de compresión de 4 cm de espesor; apoyado todo ello sobre base de hormigón de sello. CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará la existencia y planeidad de la base de apoyo. AMBIENTALES. Se suspenderán los trabajos de vaciado cuando llueva con intensidad, nieve, exista viento excesivo, una temperatura ambiente superior a 40°C o se prevea que dentro de las 48 horas siguientes pueda descender la temperatura ambiente por debajo de los 0°C. DEL CONTRATISTA. Dispondrá en obra de una serie de medios, en previsión de que se produzcan cambios bruscos de las condiciones ambientales durante el vaciado o posterior periodo de fraguado, no pudiendo comenzarse el vaciado de los diferentes elementos sin la autorización por escrito del director de la ejecución de la obra. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo. Colocación de la matriz base. Colocación de los tubos. Corte de las piezas. Colocación y montaje de las piezas. Realización de los orificios de paso de instalaciones. Colocación de los elementos para paso de instalaciones. Colocación de la armadura secundaria de distribución. Vaciado, extendido y vibrado del hormigón. Regleado y nivelación de la capa de compresión. Curado del hormigón. CONDICIONES DE TERMINACIÓN. La ventilación de la cámara será correcta. La solera ventilada será monolítica y realizará correctamente la transmisión de cargas. La superficie será uniforme y sin irregularidades. CONSERVACIÓN Y MANTENIMIENTO. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo. Se protegerá el hormigón fresco frente a lluvias, heladas y temperaturas elevadas. MEDICIÓN Y FORMA DE PAGO Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin deducir la superficie ocupada por los pilares situados dentro de su perímetro. CRITERIO DE VALORACIÓN ECONÓMICA El precio no incluye la capa de hormigón de sello. |
